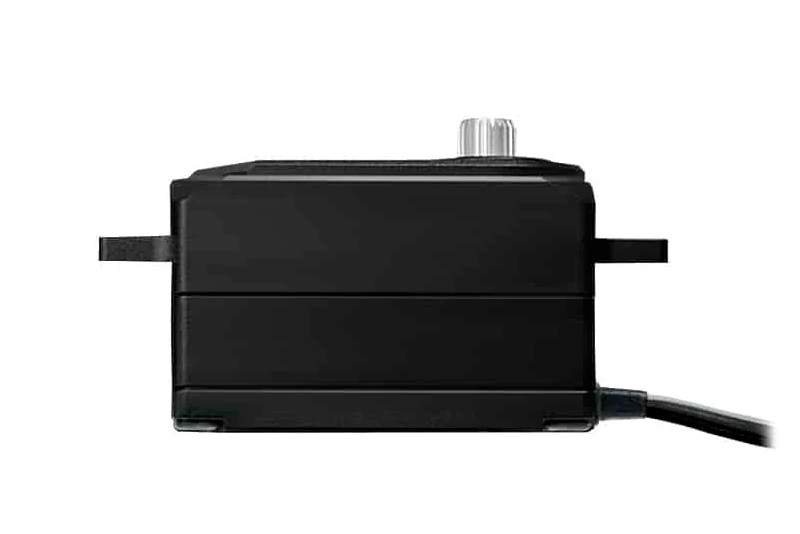

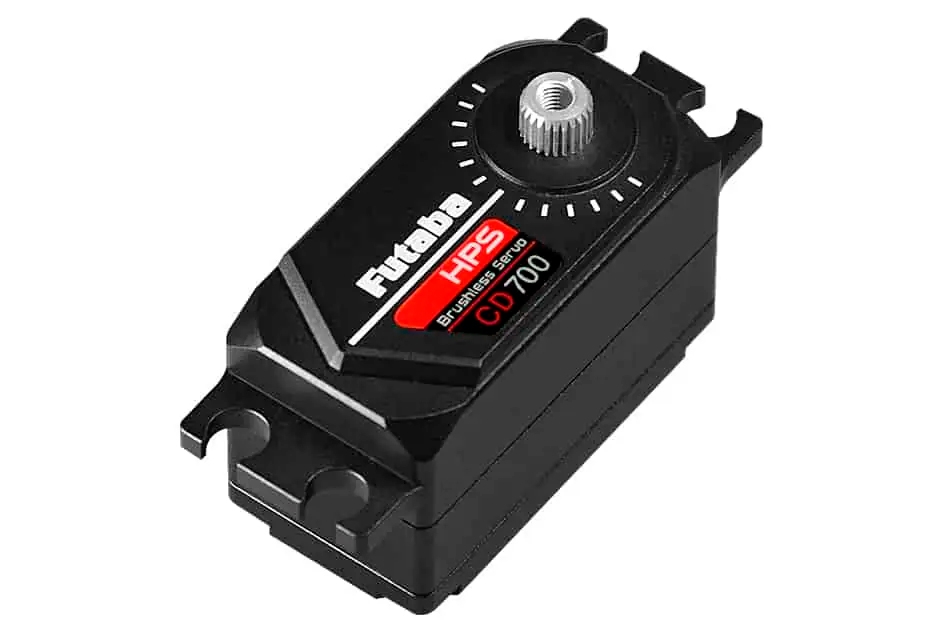

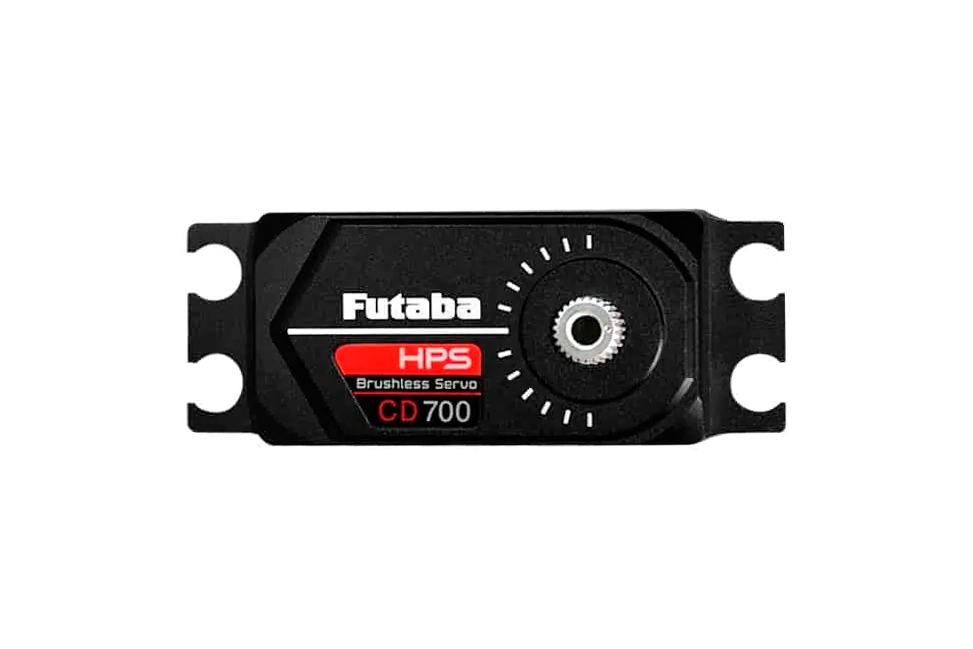

Futaba HPS-CD700 MG BB HiVolt DIGITAL servo (Low Profile)

Silné a extrémně rychlé digitální nízkoprofilové vysokonapěťové servo standardní velikosti s BLS motorem (Hallovy senzory) a dvěma kuličkovými ložisky. Ideální pro driftovací RC modely aut v měřítku 1:10. Tah: 14/17 kg/cm při 6,0/7,4 V, rychlost: 0,055/0,045 s/60° při 6,0/7,4 V. Napájecí napětí: 4,8–8,4 V. Rozměry: 40,5×21×26,2 mm, hmotnost: 53 g. Podpora S.BUS, S.BUS2 a SR režimu.

Servo je osazeno kovovými převody, přičemž výstupní hřídel je uložena ve dvou kuličkových ložiscích. Pro zajištění mechanické odolnosti a dokonalého chlazení i při vysokém zatížení je servo uloženo v celokovové krabičce.

Servo Futaba HPS-CD700 můžete připojit k výstupům přijímačů S.BUS 2 (sériová sběrnice s obousměrnou komunikací) nebo S.BUS (sériová sběrnice s jednosměrnou komunikací) nebo může fungovat jako klasické servo připojené do kanálového (PWM) výstupu přijímače. Servo není možno používat s přijímači pro letecké (Air) RC soupravy Futaba.

S pomocí USB rozhraní CIU-3 a PC programu S-Link nebo vysílače Futaba vybaveného funkcí nastavování S.BUS serv můžete programovat celou řadu parametrů serva (rychlost, velikost výchylek, neutrál, ochrana proti přetížení, měkký rozběh atd.). Nastavení kanálu pro fungování na sběrnici S.BUS2/S.BUS a přepnutí do SR režimu je možné jen s pomocí vysílačů Futaba T7PX/T7PXR/T7XC/T10PX.

Zvýšené napájecí napětí 6,0–7,4 V (jmenovité), 4,8–8,4 V (provozní).

Použití střídavého motoru přináší:

• rychlejší odezvu oproti servům se stejnosměrným motorem;
• vyšší životnost motoru (až pětinásobnou ve srovnání se stejnosměrným motorem);
• nižší provozní teplotu a úspornější provoz v důsledku vyšší účinnosti střídavého motoru;
• vyšší účinnost a menší produkci ztrátového tepla, vyšší tah a rychlost serva bez zvětšení jeho rozměrů;
• odpadá rušení způsobované jiskřením kartáčků na komutátoru;
• vyšší odolnost vůči vibracím.

Co je S.BUS2/S.BUS:

• S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
• S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS2 systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů pro více zařízení. S.BUS2 zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.
