Futaba DLPH-1 napájecí a zálohovací systém

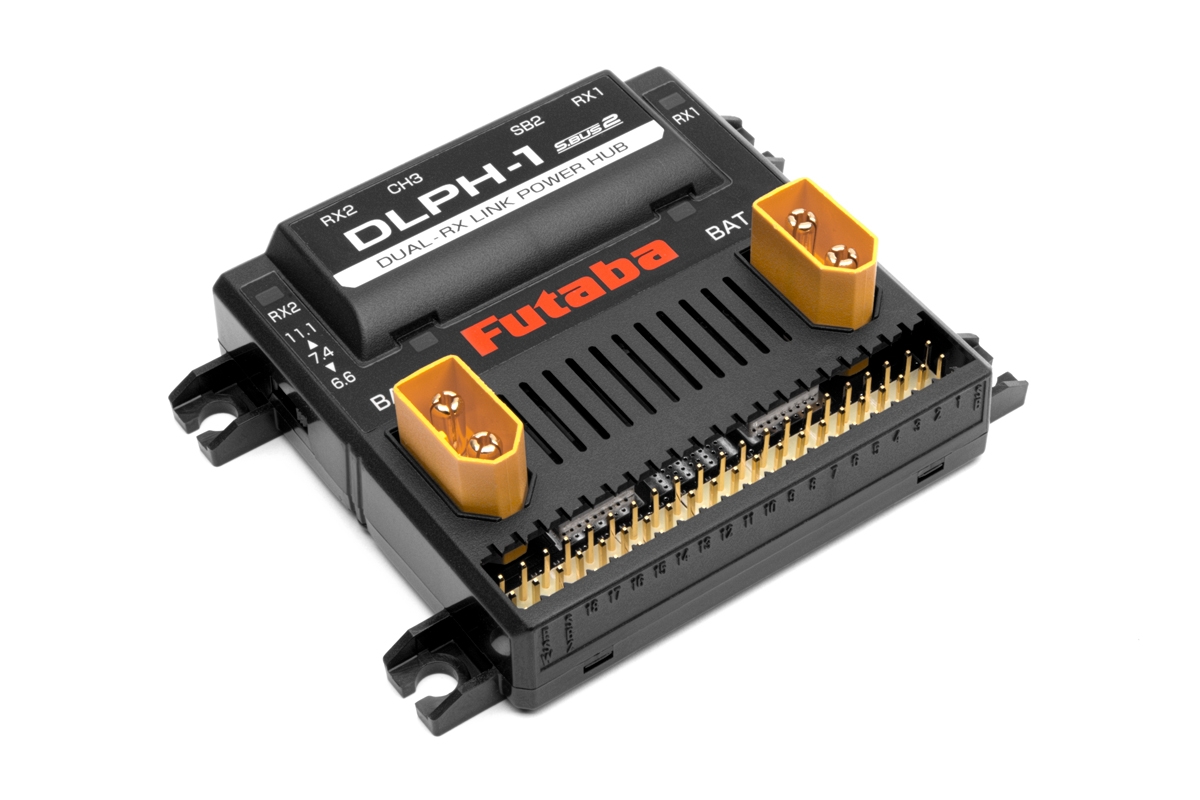

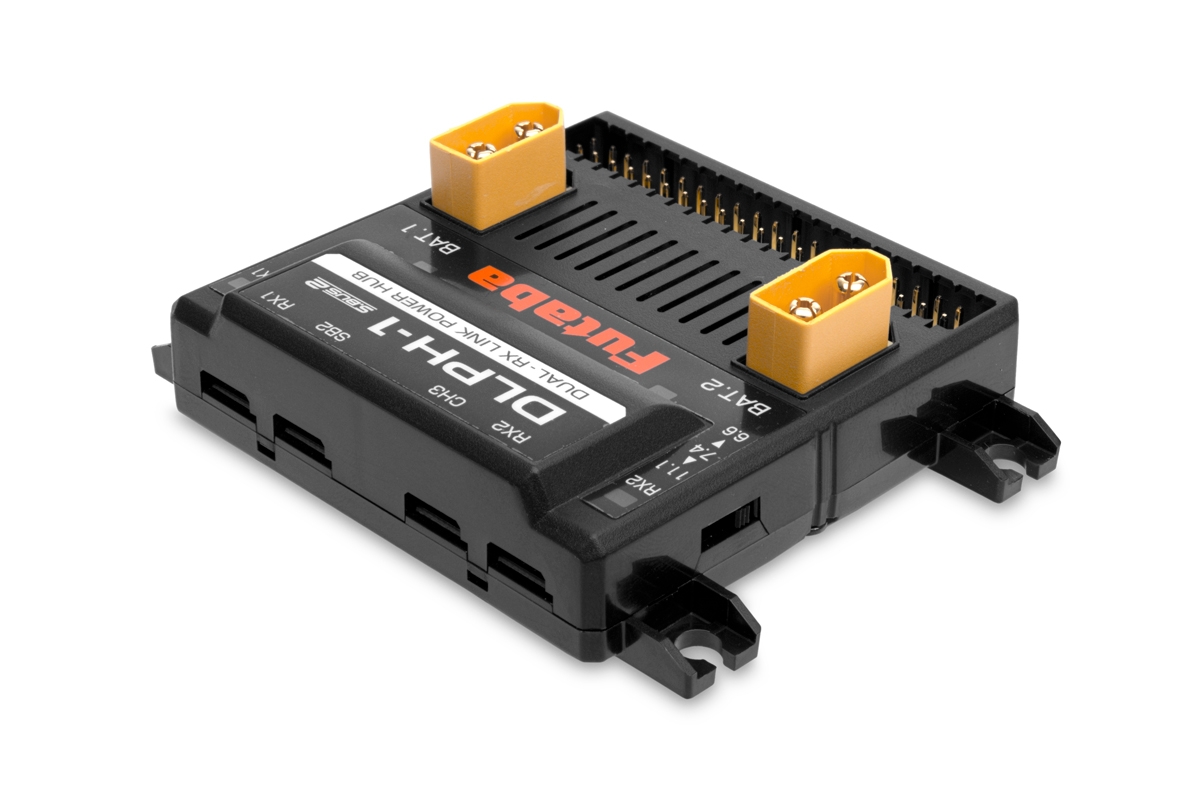

Přijímačový napájecí a zálohovací systém DLPH-1 umožňuje přepínání napájení z dvojice LiFe nebo LiPo akumulátorů a komunikace dvou S.BUS2 přijímačů Futaba. Zajišťuje napájení až 18 serv s vysokým tahem (celkem max. 60A) a přepínání mezi hlavním a záložním S.BUS2 přijímačem Futaba v případě ztráty signálu a umožňuje telemetrické sledování napětí obou napájecích akumulátorů na displeji vysílače Futaba. DLPH-1 je opatřen čtyřmi patkami se silentbloky pro snadnou montáž do modelu.

Systém napájení

Pro napájení slouží dvojice (stejných) 2S LiFe nebo LiPo akumulátorů; DLPH-1 zajišťuje rovnoměrné vybíjení obou - palubní elektronika je vždy napájena z akumulátoru o vyšším napětí. Napětí na výstupech pro serva odpovídá napětí napájecích akumulátorů - tj. při použití 2S LiPo akumulátorů je nutno použít vysokonapěťová (HV) serva, při napájení z dvojice LiFe akumulátorů je možno použít i klasická serva. DLPH-1 je vybaven elektronickým spínačem napájení - ten je možno vypínat a zapínat externím mechanickým vypínačem (DLPH-1 zůstane zapnutý i v případě, že dojde k odpojení externího vypínače nebo přerušení jeho kabelů). DLPH-1 zajišťuje rovněž napájení připojených S.BUS2 přijímačů (5 V).

Pozn.: Vzhledem k elektronickému spínači mezi napájecími akumulátory a výstupními zásuvkami pro serva je při použití střídavých serv Hitec nutno připojit PAD absorbér zpětného proudu (min. 1 ks na 8 serv).

Systém zálohování přijímačů

K DLPH-1 se prostřednictvím S.BUS2 portů připojuje dvojice S.BUS2 přijímačů Futaba (nemusejí být stejného typu); zálohovací systém zajistí přepnutí na záložní přijímač v případě, že hlavní přijímač ztratí signál z vysílače nebo je vystaven silnému rušení. Jakmile se obnoví normální stav, přepne zpět na hlavní přijímač. Při použití vysílače podporujícího funkci dvou přijímačů (Dual receiver) se hlavní přijímač s vysílačem spáruje jako přijímač 1 a záložní jako přijímač 2. V případě vysílače nepodporujícího tuto funkci se hlavní přijímač s vysílačem spáruje jako první a záložní přijímač jako druhý.

Telemetrické funkce

DLPH-1 umožňuje připojení všech telemetrických čidel Futaba prostřednictvím S.BUS2 portu. Navíc funguje jako dvojitý napěťový senzor (výchozí startovací adresa 6) umožňující sledovat napětí obou napájecích akumulátorů na displeji vysílače a výstražnou signalizaci nízkého napětí.

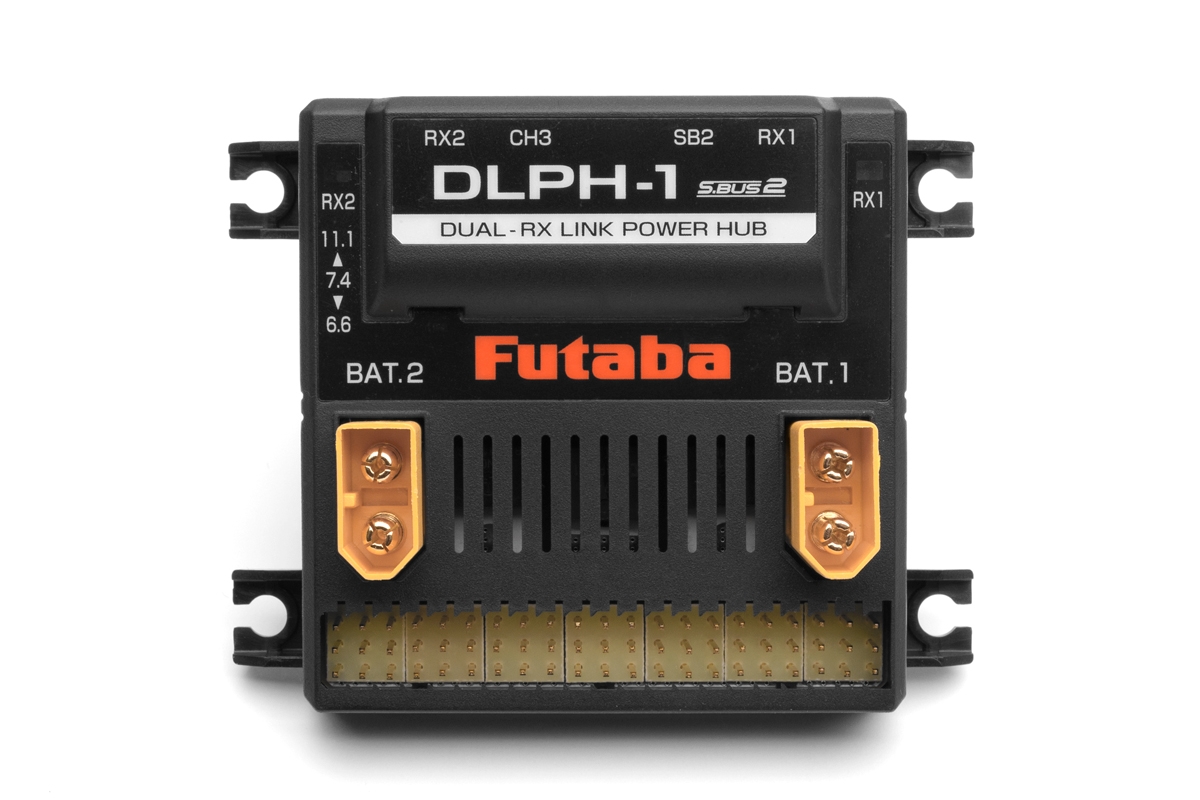

Vstupy a výstupy DLPH-1

DLPH-1 zajišťuje napájení a připojení serv a dalších zařízení včetně gyroskopů, telemetrických senzorů atd., takže přijímače jsou připojeny pouze prostřednictvím S.BUS2 portů - žádná serva nebo jiná zařízení se do nich nepřipojují.

• Komunikační S.BUS2 porty pro přijímače (RX1, RX2): Dvojice S.BUS2 portů pro připojení hlavního a záložního přijímače. Napětí na (+) kontaktech zásuvek je 5,0 V.
• Vstupní/výstupní S.BUS2 port (SB2): Pro telemetrické senzory, S.BUS2 gyra atd. Napětí na (+) kontaktu zásuvky odpovídá napětí napájecích akumulátorů.
• Napájecí zásuvky (BATT1/BATT2): Zásuvky pro připojení napájecích akumulátorů s konektory XT60.
• Zásuvka pro externí vypínač: Pro speciální externí vypínač.
• Výstupní port S.BUS (SB): Zásuvka pro připojení S.BUS serv. Napětí na (+) kontaktu zásuvky odpovídá napětí napájecích akumulátorů.
• Výstupní port S.BUS2 (SB2): Zásuvka pro připojení S:BUS2 serv. Napětí na (+) kontaktu zásuvky odpovídá napětí napájecích akumulátorů
• Výstupní zásuvka pro regulátor otáček (CH3): Zvláštní zásuvka kanálu plynu CH3 pro připojení elektronického regulátoru otáček. Napětí na (+) kontaktu zásuvky odpovídá napětí napájecích akumulátorů (v případě použití regulátoru s BEC stabilizátorem napájení je nutno odpojit červený (+) vodič v servokabelu regulátoru).
• 18 zásuvek pro serva: Výstupní zásuvky s PWM signálem pro klasická serva pro kanály 1-18. Napětí na (+) kontaktech zásuvek odpovídá napětí napájecích akumulátorů.

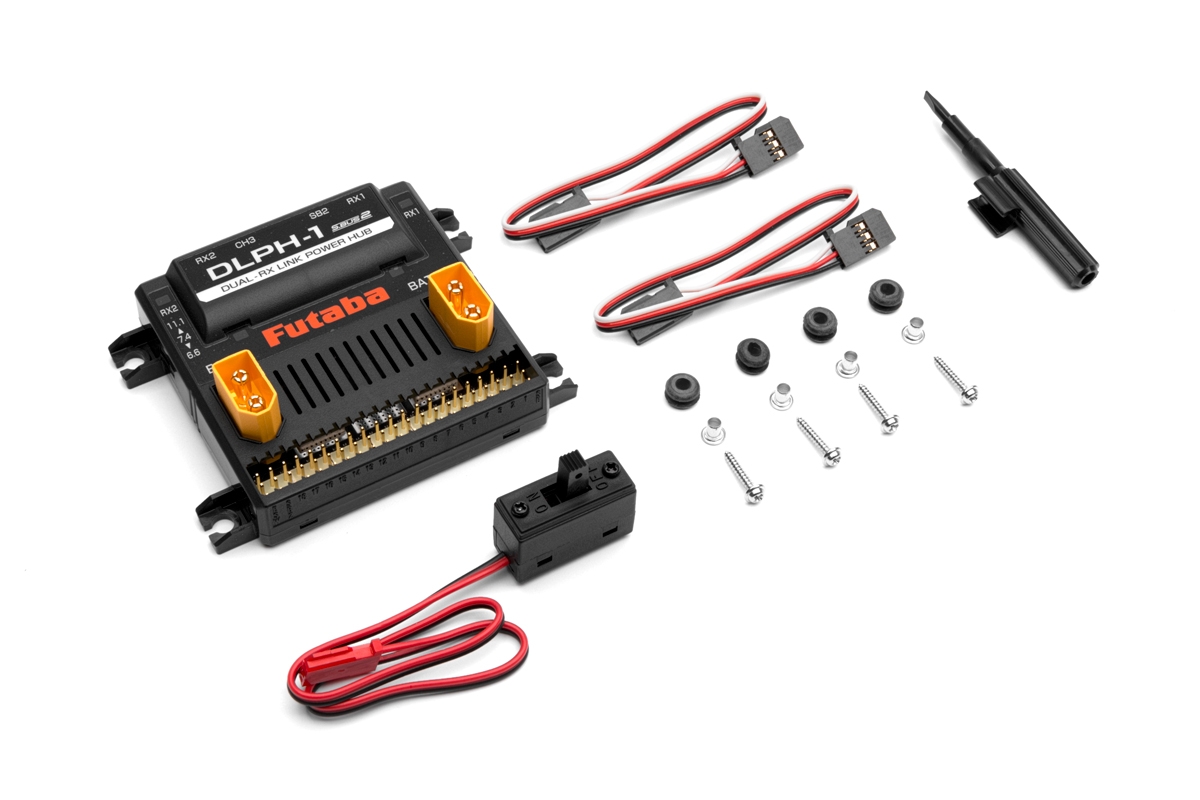

Sada DLPH-1 obsahuje: Zálohovací zařízení DLPH-1, externí vypínač, 2 propojovací kabely pro přijímače, příslušenství pro instalaci, návod.
