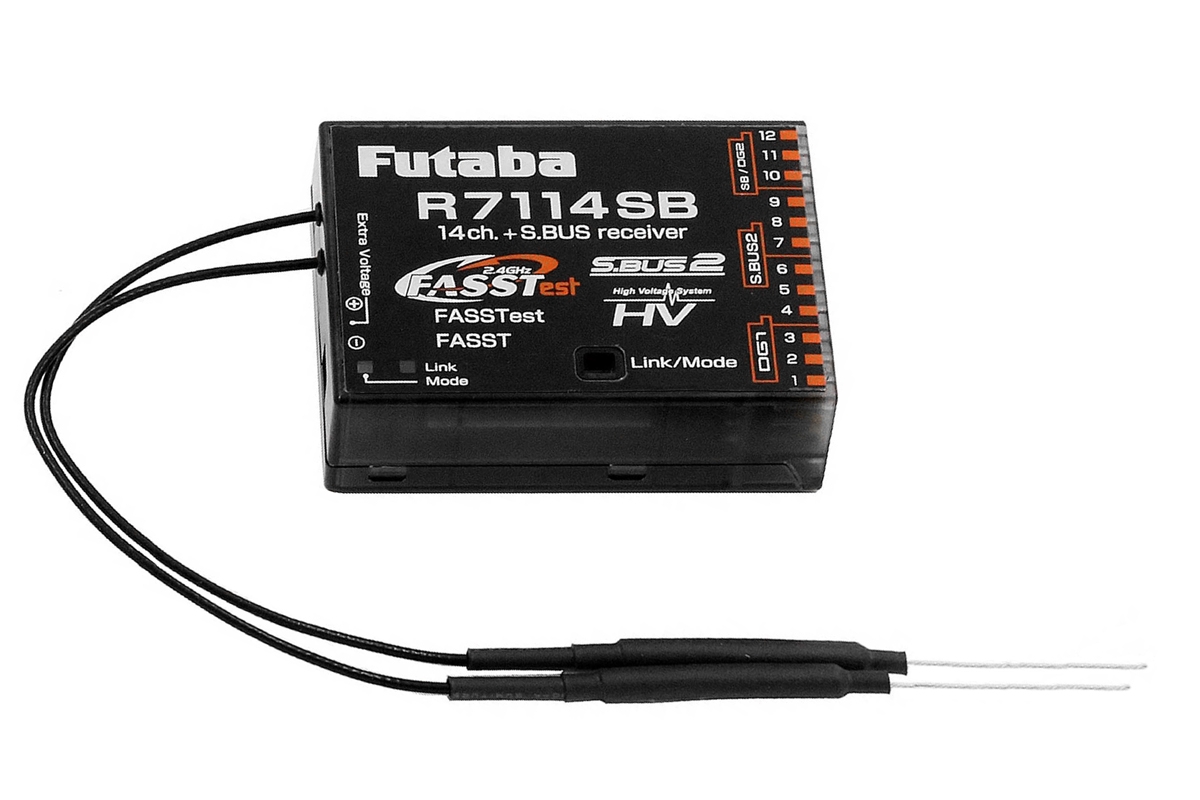

Čtrnáctikanálový telemetrický přijímač Futaba FASSTest/FASST 2.4GHz s porty S.BUS (až 18 kanálů dle vysílače) a S.BUS2 pro telemetrické senzory a další zařízení. Napájení: 3,7–7,4 V, rozměry: 50,2×37,0×15,9 mm, hmotnost: 21,9 g. Diverzitní antény s vysokým ziskem.
Čtrnáctikanálový telemetrický přijímač Futaba přenosového systému FASSTest-2.4GHz a FASST Multi-ch (bez telemetrie) s dvojicí diverzitních antén s vysokým ziskem s plným dosahem. Je určen pro použití ve větších modelech vyžadujících velký početkanálůvšech kategorií. R7114SB poskytuje až 14 klasických PWM kanálových výstupů (12 proporcionálních a dva spínané DG1 a DG2) nebo 13 PWM výstupů (12 + DG1) a 1 S.BUS sériový výstup. Kromě toho je přijímač vybaven portem S.BUS2 pro obousměrnou komunikaci umožňující připojení S.BUS2 serv, telemetrických čidel a dalších kompatibilních zařízení. Provozní stavy přijímače jsou signalizovány LED indikátorem.
Přenosový systém
Futaba FASSTest-2.4GHz s telemetrií pro létající modely (výchozí nastavení) a lze přepnout do režimů FASST Multi-CH (Normal nebo High Speed) bez telemetrie. Pamatujte, že v režimech FASSTest12CH a FASST s vysokou opakovací frekvencí (High Speed) je možno používat pouze digitální serva (v případě FASST Multi-ch High Speed to platí pro kanály 1-6, na kanálech 7-12 a DG1/DG2 je možno analogová serva používat).
Anténa
Přijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°.
Výstupy přijímače, kanálové režimy
Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (JR/Graupner, Hitec) bez bočního výstupku.
Kanálové výstupy (PWM/S.BUS)
Futaba R7114SB umožňuje změnu přiřazení zásuvky kanálu SB/DG2 – na něm se může nacházet buď PWM výstup spínaného kanálu DG2, nebo sériový výstup S.BUS. Volba kanálových režimů se provádí pomocí tlačítka na přijímači ve speciálním nastavovacím režimu. V normálním provozním režimu nelze kanálové režimy změnit.
Telemetrie
Futaba R7114SB předává do vysílače údaje o napájecím napětí přijímače a o napětí měřeném na vstupu EXT bez potřeby připojení jakýchkoliv senzorů. Futaba R7114SB umožňuje používání všech telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací.
Co je S.BUS2/S.BUS
- S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
- S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.
Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.
S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).
S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.
Obsah balení
Balení obsahuje přijímač Futaba R7114SB a návod k obsluze.
